看了這么多年的圖紙和圖集，可對于一些不常見的圖紙構件代號依然很陌生！

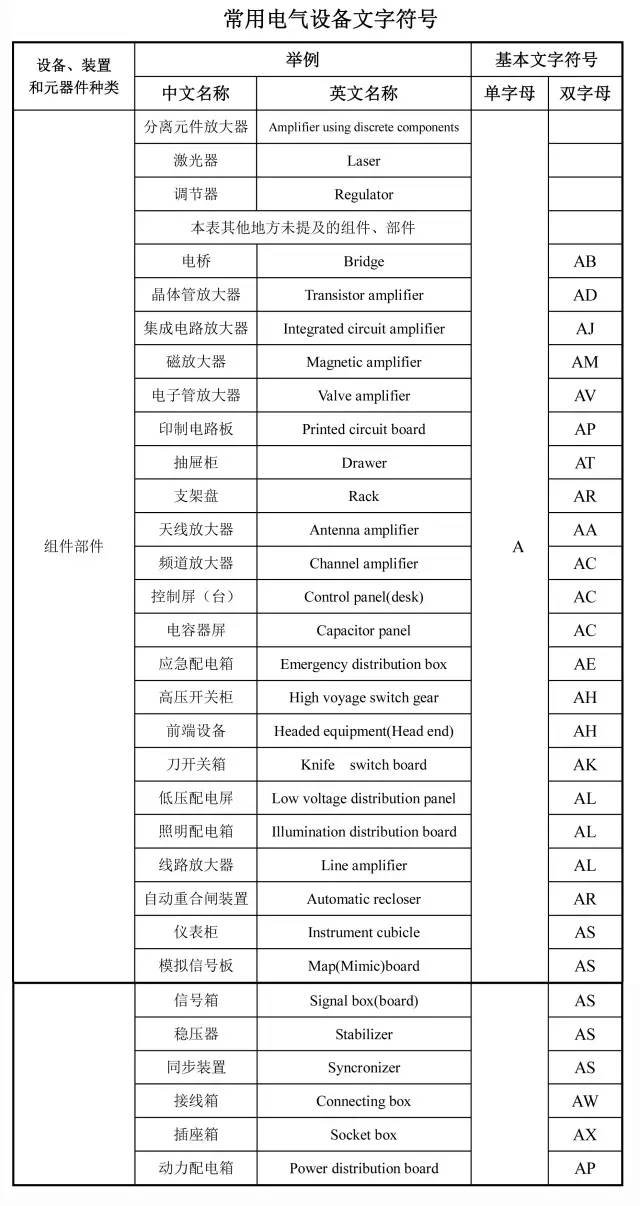

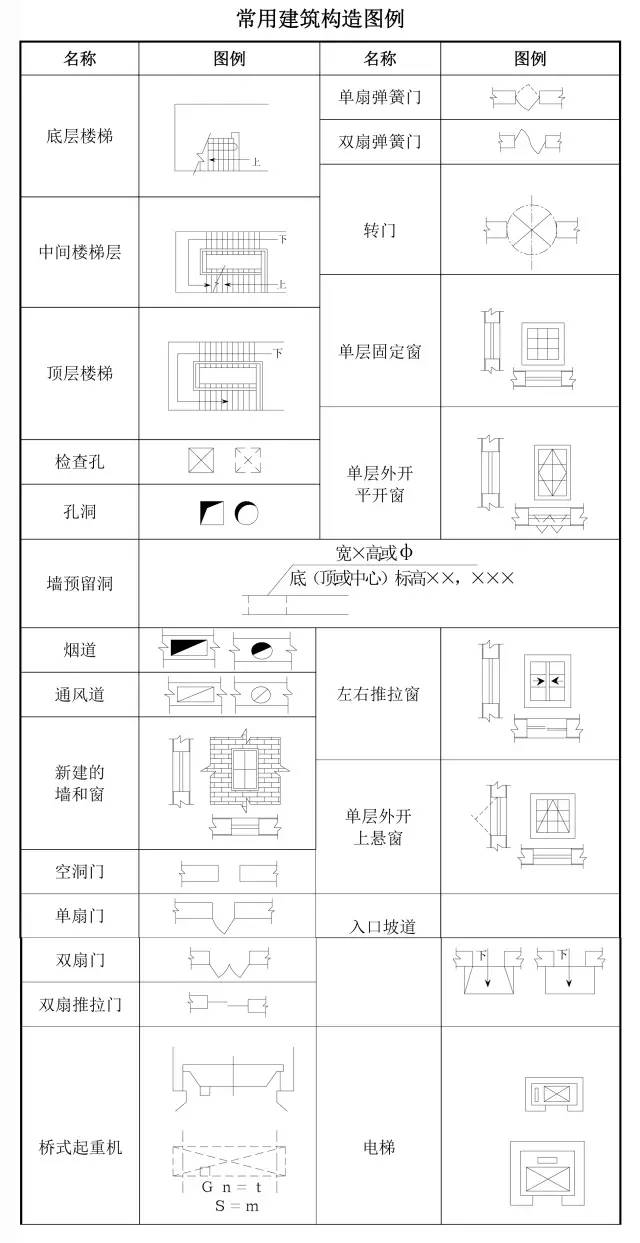

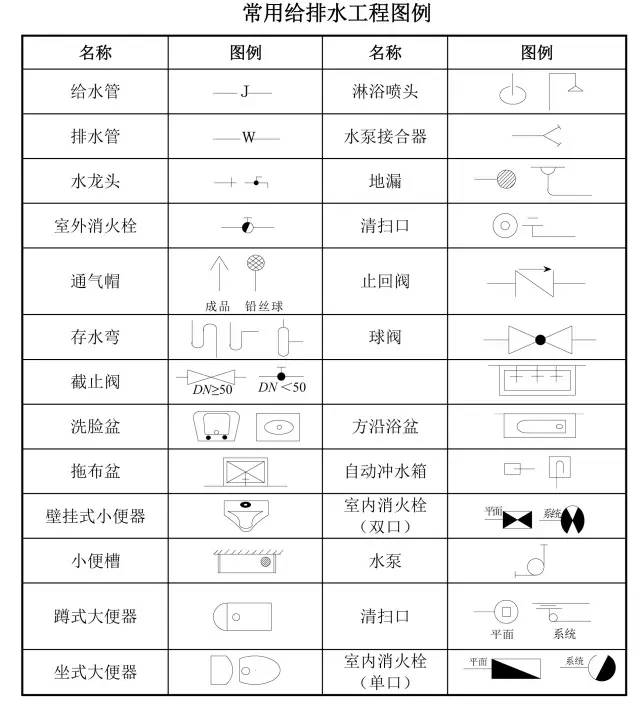

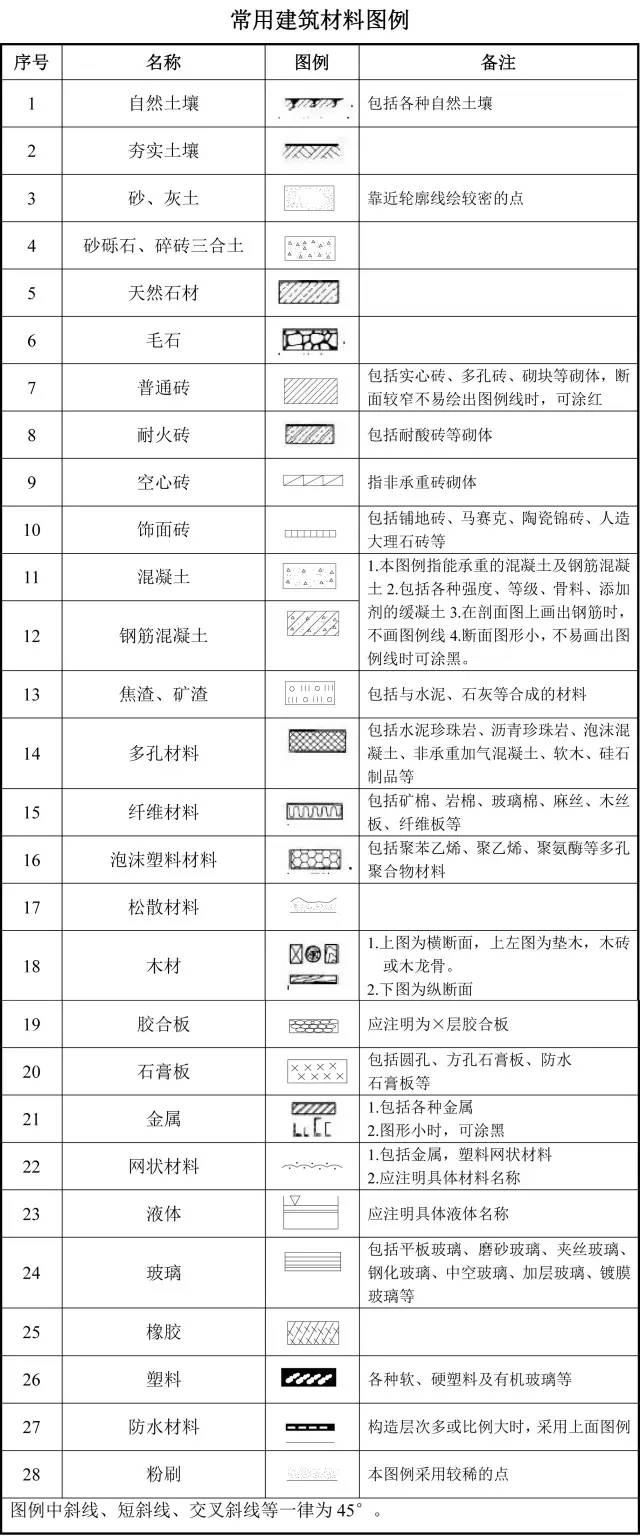

干了這么多年的土建，對于機電專業圖紙仍然頭大。其實專業圖紙難就難在復雜的代號。今天為大家奉上圖紙代號最全合集！ 名稱 代號 名稱 代號 板 B 屋架 WJ 屋面板 WB 托架 TJ 空心板 KB 天窗架 CJ 槽形板 CB 框架 KJ 折板 ZB 剛架 GJ 密肋板 MB 支架 ZJ 樓梯板 TB 柱 Z 蓋板或溝蓋板 GB 框架柱 KZ 擋雨板或檐口板 YB 構造柱 GZ 吊車安全走道板 DB 暗柱 AZ 墻板 QB 承臺 CT 天溝板 TGB 基礎 J 梁 L 設備基礎 SJ 屋面梁 WL 樁 ZH 吊車梁 DL 擋土墻 DQ 單軌吊車梁 DDL 地溝 DG 軌道連接 DGL 柱間支撐 ZC 車檔 CD 垂直支撐 CC 圈梁 QL 水平支撐 SC 過梁 GL 梯 T 連系梁 LL 雨篷 YP 基礎梁 JL 陽臺 YT 樓梯梁 TL 梁墊 LD 框架梁 KL 預埋件 M- 框支梁 KZL 天窗端壁 TD 屋面框架梁 WKL 鋼筋網 W 檁條 LT 鋼筋骨架 G 代號 表示 SC 鋼管 PC PVC聚乙烯阻燃性塑料管 CT 橋架WC沿墻暗敷設 WS 沿墻明敷設 CC 沿頂板暗敷設 F 暗敷在地板內 CE 沿頂板明敷 YJV 電纜 SYV 電視線 PE 接地(黃綠相兼) PEN 接零(藍色) 3項線(火線) A項(黃)B項(綠)C項(紅)KV(電壓)千伏 BV 散線 MEB 總等電位 LEB 局部等電位線路敷設方式代號 PVC 用阻燃塑料管敷設 DGL 用電工鋼管敷設 VXG 用塑制線槽敷設 GXG 用金屬線槽敷設 KRG 用可撓型塑制管敷設 線路明敷部位代號 LM 沿屋架或屋架下弦敷設 ZM 沿柱敷設 QM 沿墻敷設 PL 沿天棚敷設 線路暗敷部位代號 LA 暗設在梁內 ZA 暗設在柱內 QA 暗設在墻內 PA 暗設在屋面內或頂棚內 DA 暗設在地面或地板內 PNA 暗設在不能進入的吊頂內 照明燈具安裝方式代號 D 吸頂式 L 鏈吊式 G 管吊式 B 壁裝式 R 嵌入式 BR 墻壁內安裝 配電線路的標注方法 a——b(c×d)e——f a表示回路編號 b表示導線型號 c表示導線根數 d表示導線截面 e表示敷設方式及穿管管徑 f表示敷設部位 表示2根導線 表示3根導線 表示n根導線 照明燈具標注方法 a 燈數 b 型號或編號 c 每盞照明燈具的燈泡個數 d 燈泡容量，W e 燈泡安裝高度，m f 安裝方式 L 光源種類，白熾燈或熒光燈
