一、管道工程

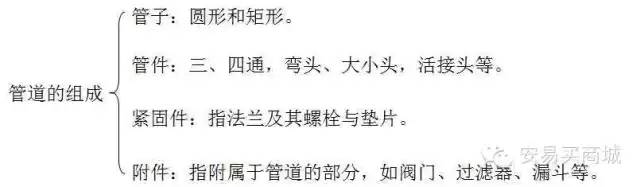

管道是指輸送介子的通道。

二、管道工程施工工藝

是指管道工程施工的全過程。主要包括：

1. 管材、管件的選用、測繪；

2. 支架制作安裝；

3. 管道（段）預制安裝；

4. 設備、容器、衛生器具、附件以及構筑物安裝；

5. 管道及設備的保溫、試驗、試運轉（行）等。

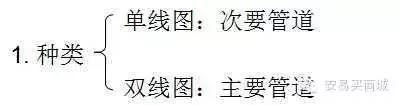

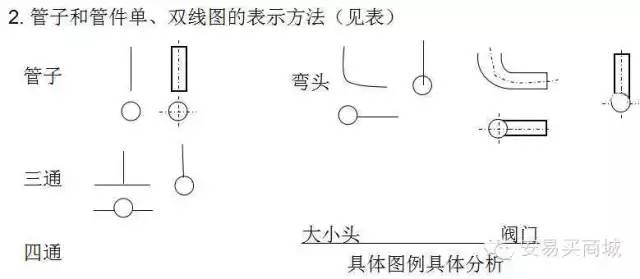

三、管道工程圖

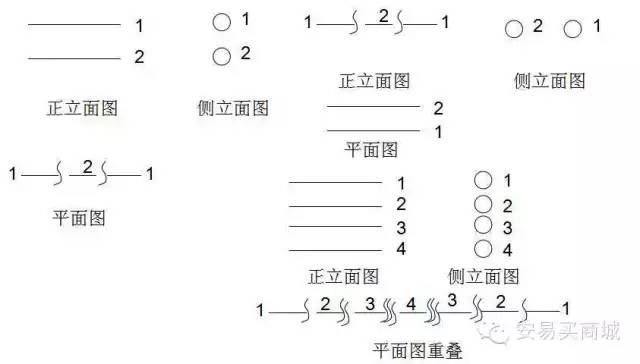

四、管道交叉與重疊

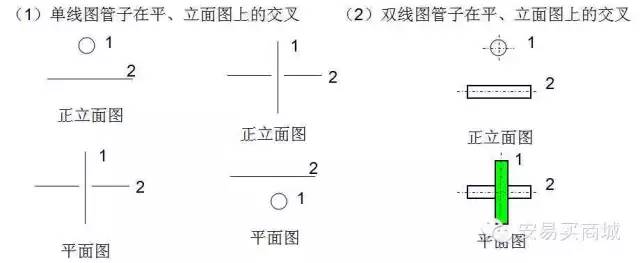

1. 管道交叉

2. 管子重疊

五、管道工程圖中常用的表示方法

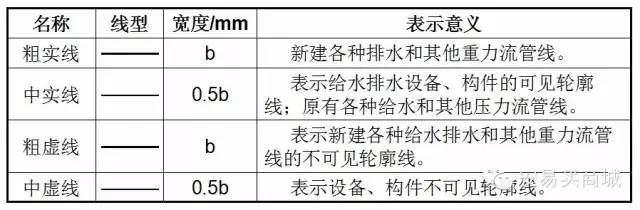

1. 常用線型

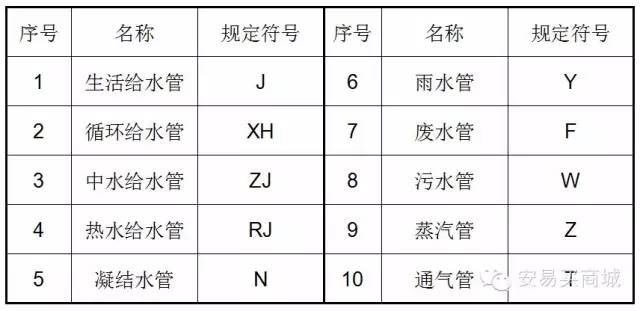

2. 常用管線代號

3. 管道的坡度坡向

4. 管道標高表示

（1）給排水工程圖樣中室內工程應標注相對標高。

（2）室外工程宜標注絕對標高，當無絕對標高資料時，可標注相對標高，但應與總圖一致。

（3）壓力管道（如生活管道、熱水給水管、熱水回水管等）應標注管中心標高。

（4）重力管道（排水管道）宜標注管內底標高。

第二章 建筑給排水工程識圖與施工工藝

第一節 基礎知識

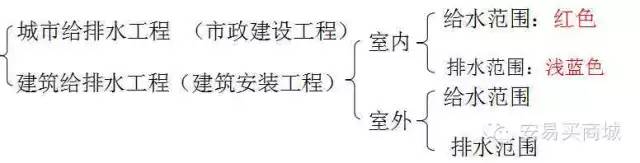

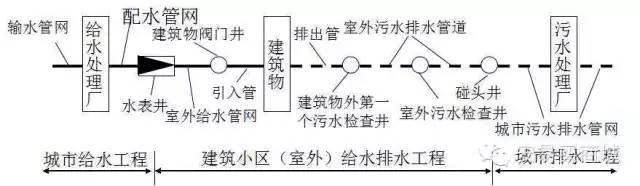

一、給排水工程分類

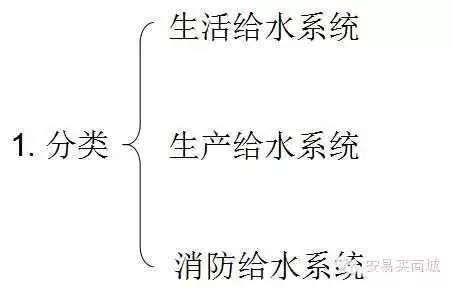

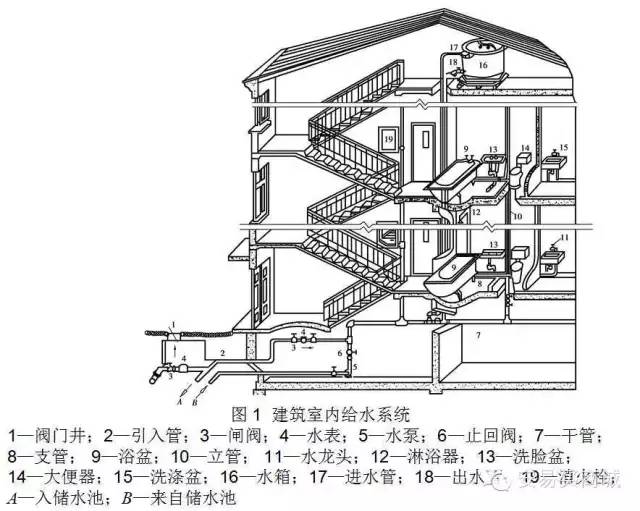

二、室內給水系統的基礎知識

2. 室內給水系統的組成

①引入管：自室外給水管將水引入室內的管段，也稱進戶管。

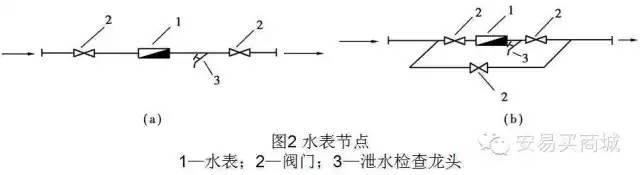

②水表節點

③給水管道：包括干管、立管和支管。

④給水附件：如閥門、過濾器、配水龍頭等。

⑤增壓和儲水設備：水泵、水箱等。

⑥室內消防設備。

3. 建筑給水系統的給水方式

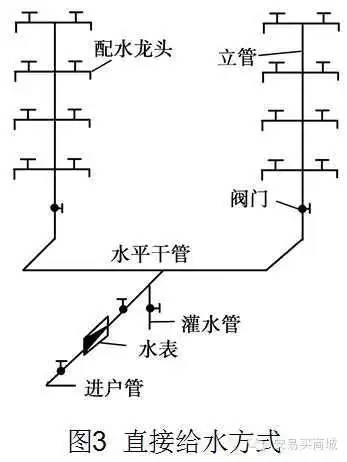

（1）直接給水方式

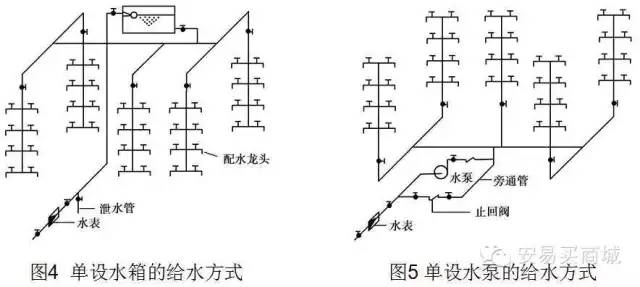

（2）水箱的給水方式

（3）水泵的給水方式

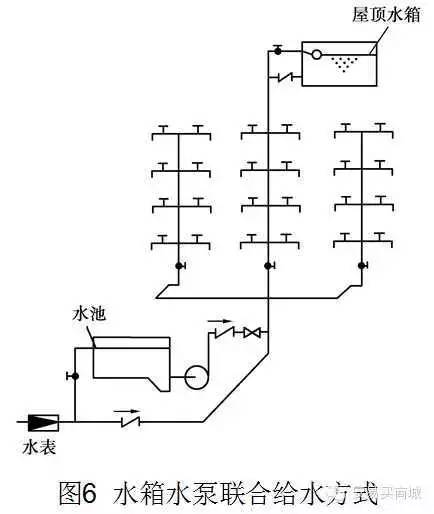

（4）水池—水泵—水箱聯合給水方式

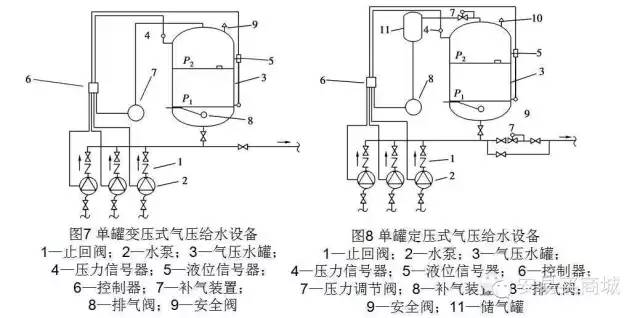

（5）單設氣壓給水設備的給水方式

氣壓給水裝置可分為變壓式和定壓式兩種。

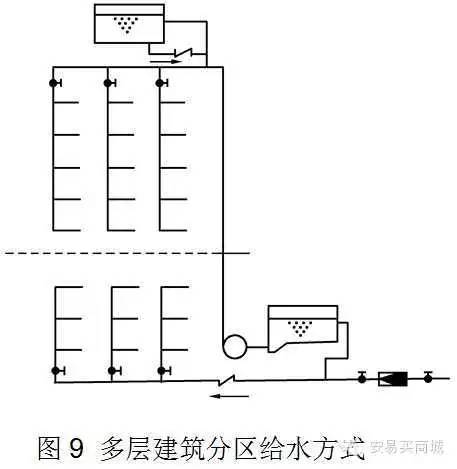

（6）分區給水方式

城市供水壓力不足，多層建筑只能滿足下部幾層的用水而不能供到上部樓層時，為了能充分利用室外管網的壓力，常將室內給水系統分為上下兩個供水區。

4. 室內給水系統的管路布置

（1）下行上給式

如圖3、圖5、圖6所示

（2）上行下給式

如圖9所示

（3）兩種兼用的管路布置

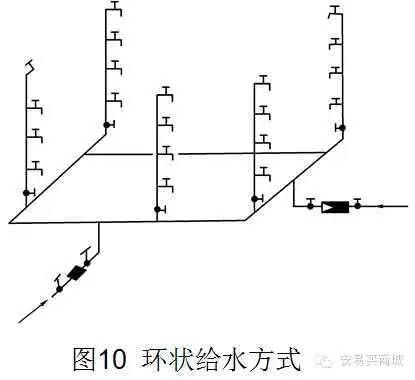

（4）環狀式

三、室內排水系統的基礎知識

1. 室內排水系統的分類

（1）生活排水系統

①生活污水排水系統：來自于大、小便器（槽）的糞便污水。

②生活廢水排水系統：來自于浴盆、洗臉盆、洗滌盆、洗衣機等的洗滌、沐浴水。

（2）工業排水系統

①生產污水：工業生產中排出的受污染嚴重的水，由于工藝不同水質差異很大。

②生產廢水：工業生產中排出的受輕度污染的水，如工業冷卻水。

（3）雨水排水系統

雨水排水系統是排除屋面雨水和雪水的。雨雪水比較清潔，可不經處理排入水體。

（4）其他排水

從公共廚房排出的含油脂的廢水，經隔油池處理排入廢水管道，沖洗汽車的廢水，也需單獨收集，局部處理后排放。還有游泳池排水等。

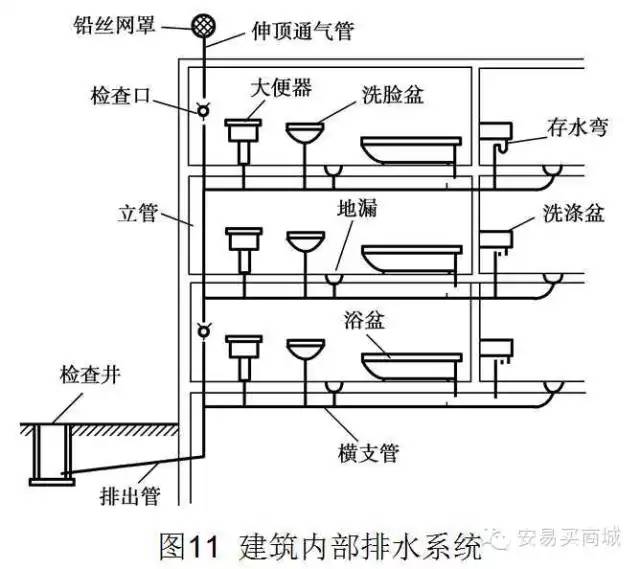

2. 室內排水系統的組成

（1）衛生器具或生產設備受水器

它是室內排水系統的起點，污水、廢水從衛生器具排水栓經器具內的水封裝置或器具排水管連接的存水彎排入排水管系統。

（2）排水管道

①器具排水管

②橫支管

③立管

④排出管

（3）通氣管

排水管必須和大氣相通，以保證管內氣壓恒定，維持重力流狀態。

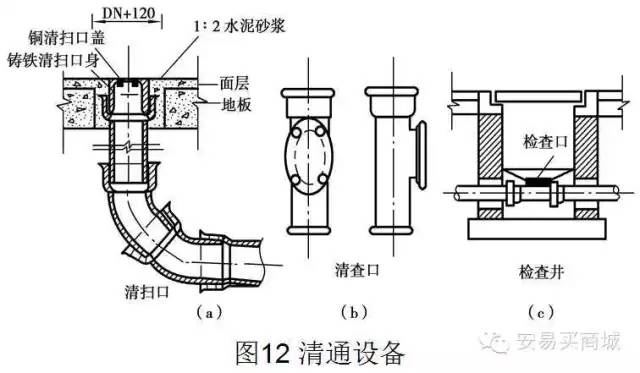

（4）清通設備

①檢查口

②清掃口

③檢查井

（5）輔助設備

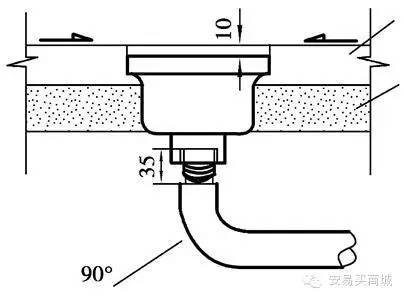

1）地漏

2）常用的水封裝置

四、常用管材及附件

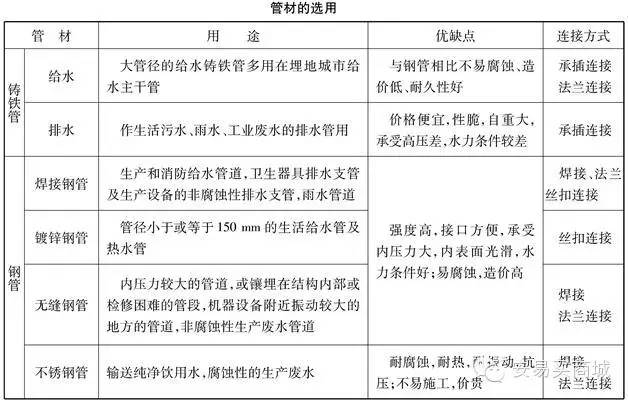

（一）建筑內部給水常用管材及附件

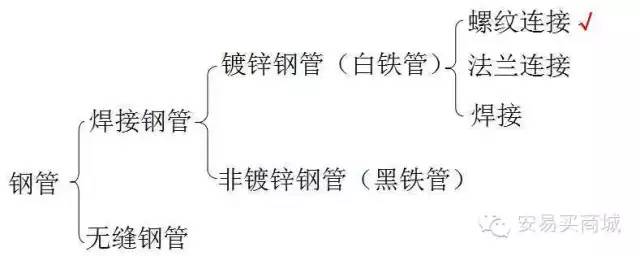

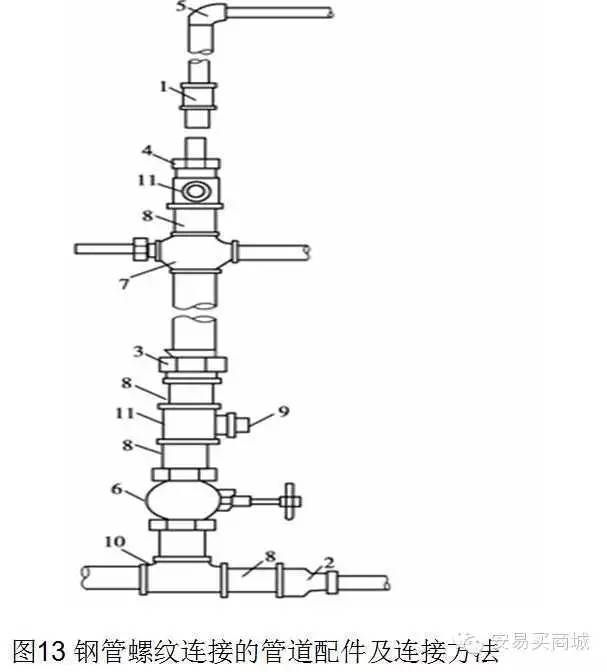

1. 鋼管及其管道連接方法

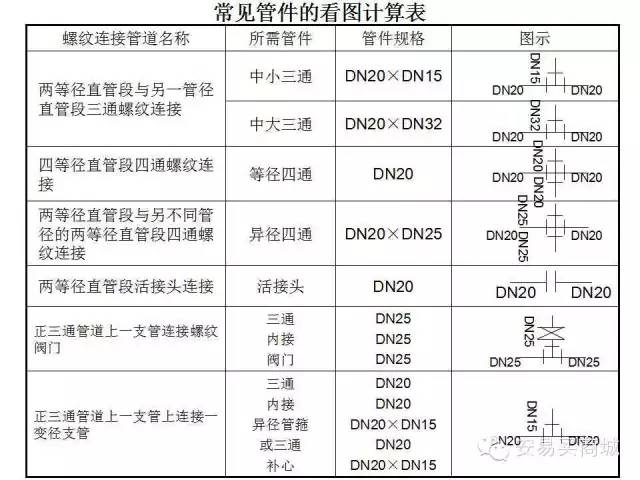

       掌握管件的連接及連接方法并能計算出給水管道系統中所需管件是對管道圖熟悉程度的一個重要標志。在給水系統圖中，管件并無特殊圖例，這時只能根據管徑尺寸的標注和管向的變化計算出各種管件。如下表為常見的管件計算舉例。

2. 給水鑄鐵管及其管件

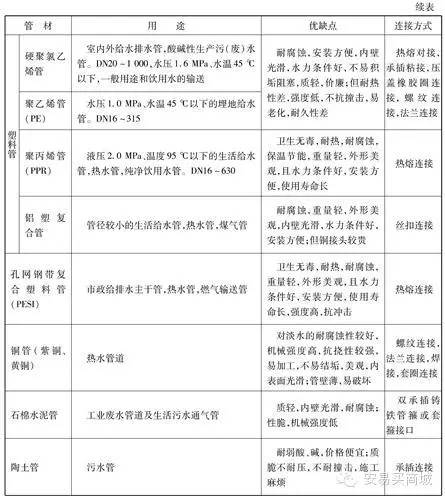

3. 給水塑料管

       由于鍍鋅鋼管易銹蝕、腐化水質的問題，因此給水塑料管的應用日趨廣泛，在發達國家和我國部分城市已限制鍍鋅鋼管在建筑生活給水系統中使用。

4. 附件

（1）給水附件

1）配水附件

       配水附件的形式較多，有早期用于洗滌盆、污水盤、洗槽上的球形閥式配水龍頭，旋轉90°即可完全開啟的旋塞式配水龍頭，用于洗臉盆、浴盆上冷熱水混合龍頭，沐浴用的蓮蓬頭，化驗盆使用的鵝頸三聯龍頭，醫院使用的腳踩龍頭，以及延時自閉式龍頭和紅外線電子自控龍頭等。

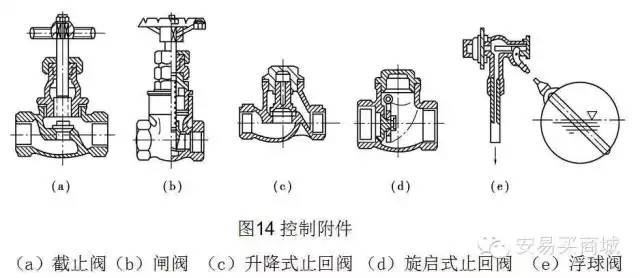

2）控制附件

（二）建筑內部排水常用管材及附件

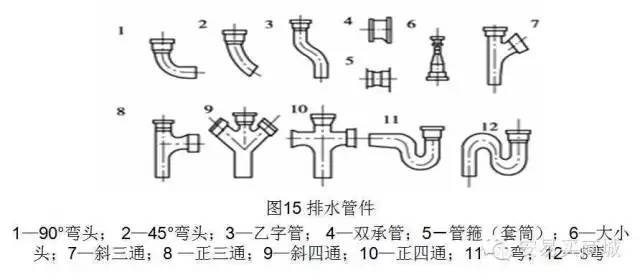

1. 排水鑄鐵管及其管件

直徑為50～200mm，壁厚一般為4～7mm，直管長度一般為1.0～1.5m，其管端形狀只有承插式一種，接口形式為承插連接。

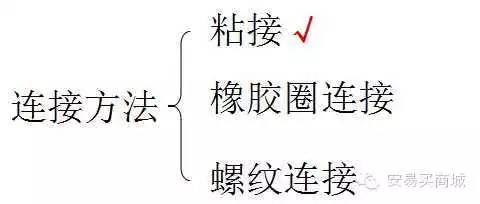

2. 塑料管及其管件

國家建設部等部門已明確指出，要求城市新建多層建筑必須使用排水塑料管。

DN50、75、100、150。長度4～6m。

3. 排水管道附件

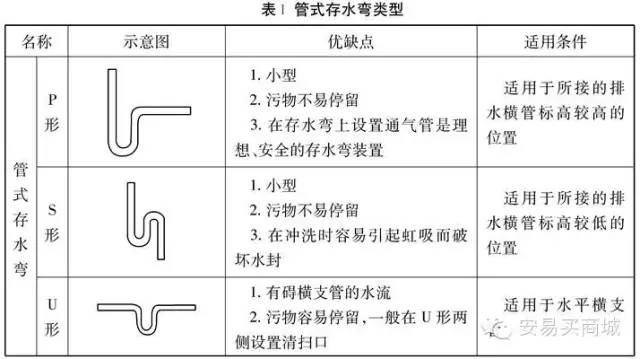

（1）存水彎（水封管）

       是設置在衛生器具排水支管上及生產污（廢）水受水器泄水口下方的排水附件，其構造一般有S型和P型兩種。

S型存水彎－－適用于排水橫管距衛生器具出水口較近位置的連接。

P型存水彎－－適用于排水橫管距衛生器具出水口較遠位置的連接。

當衛生器具的構造已有存水彎時，在排水口以下可不設存水彎。

（2）檢查口與清掃口－－管道清通時使用

檢查口－－是一個帶蓋板的開口短管。安裝在排水立管上，安裝高度從地面至檢查口中心為1.0m。

清掃口－－一般設在排水橫管上，清掃口頂與地面相平。橫管始端的清掃口與管道垂直的墻面距離不得小于0.20m。當采用管堵代替清掃口時，為了便于清通和拆裝與墻面的凈距不得小于0.4m。

埋地管道上的檢查口應設在檢查井內，檢查井直徑不得小于0.7m。

（3）通氣帽

在通氣管頂端應設通氣帽，以防止雜物進入管內。

甲型通氣帽－－采用20號鐵絲編繞成。

乙型通氣帽－－采用鍍鋅鐵皮制成。

第二節 建筑給排水工程識圖方法

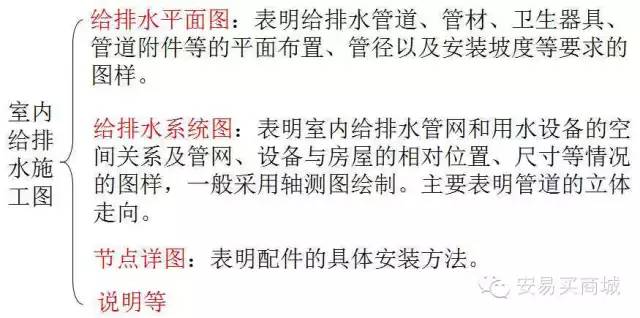

一、建筑給排水工程施工圖的識圖

1.給水平面圖主要反映的內容：

1）表明用水房間在建筑中的平面位置；

2）表明室外水源接口位置、底層引入管位置以及管道直徑等；

3）表明給水管道的主要位置、編號、管徑。支管的平面走向、管件及有關平面尺寸等。

4）表明用水器材和設備的位置、型號及安裝方式等。

1. 室內給排水管道的圖示方法與標注

1）欲省略的管道在適當位置用“S”斷開，以示省略。

2）用DN表示管徑（公稱直徑），以“mm”為單位，且一般不予注寫。

3）有關管道連接件及配件（如短接、活接頭、堵頭等）在圖中均不標注，彎頭、三通等僅表示相應管子的直徑。

2. 室內給排水施工圖的識圖方法

       應按照從水的引入到污水的排出這條主線進行。

       識圖時，先從目錄入手，了解設計說明，根據給排水系統的編號，依照 室外管網→引入管→水表井→干管→支管→配水龍頭（或其他用水設備）→衛生潔具→潔具排水管（常設有存水彎）→排水橫管→排水立管→排出管→檢查井，順序認真細讀。然后將平面圖和系統圖結合起來，相互對照識圖。

（1）平面圖識圖時應掌握的主要內容和注意事項

       1）查明衛生器具、用水設備（開水爐、水加熱器等）和升壓設備（水泵、水箱等）的類型、數量、安裝位置、定位尺寸。衛生器具和設備通常是用圖例畫出來的，它只能說明器具和設備的類型，而不能具體表示各部分的尺寸及構造，因此在識圖時必須結合有關詳圖或技術資料，搞清楚這些器具和設備的構造、接管方式和尺寸。

       2）弄清給水引入管和污水排出管的平面位置、走向、定位尺寸，與室外給排水管網的連接形式、管徑及坡度等。

給水引入管上一般都裝有閥門，閥門若設在室外閥門井內，在平面圖上就能完整地表示出來。這時，可查明閥門的型號及距建筑物的距離。

污水排出管與室外排水總管的連接，是通過檢查井來實現的，要了解排出管的長度，即外墻至檢查井的距離。排出管在檢查井內通常采用管頂平接。

       3）查明給排水干管、立管、支管的平面位置與走向、管徑尺寸及立管編號。從平面圖上可清楚地查明是明裝還是暗裝，以確定施工方法。

       4）消防給水管道要查明消火栓的布置、口徑大小及消防箱的形式與位置，消火栓一般裝在消防箱內。消防箱底距地面1.10m，有明裝、暗裝和單門、雙門之分，識圖時也要注意搞清楚。

       5）在給水管道上設置水表時，必須查明水表的型號、安裝位置，以及水表前后閥門的設擋情況。

       6）對于室內排水管道，還要查明清通設備的布置情況，清掃口和檢查口的型號和位置。

       7）對于雨水管道，要查明雨水斗的型號及布置情況，并結合詳圖搞清雨水斗與天溝的連接方式。

（2）系統圖識圖時應掌握的主要內容和注意事項

       1）查明給水管道系統的具體走向，干管的布置方式，管徑尺寸及其變化情況，閥門的設置，引入管、干管及各支管的標高。識圖時按引入管、干管、立管、支管及用水設備的順序進行。

       2）查明排水管道的具體走向，管路分支情況，管徑尺寸與橫管坡度，管道各部標高，存水彎形式，清通設備設置情況，彎頭及三通的選用等。識圖時一般按照衛生器具或排水設備的存水彎、器具排水管、橫支管、立管、排出管的順序進行。為保證水流暢通，根據管道敷設位置往往選用45°彎頭和斜三通，在分支管的變徑有時不用大小頭而用主管變徑三通。在識圖時應隨時根據有關規程和習慣做法將所需支架的數量及規格確定下來，在圖上做出標記并做好統計。明裝給水管道通常采用管卡、鉤釘固定。

（3）詳圖的識圖

包括節點圖、大樣圖、標準圖，主要是管道節點、水表、消火栓、水加熱器、開水爐、衛生器具、過墻套管、排水設備、管道支架等的安裝圖。

4. 識圖實例

依據工程圖紙進行。

第三節 建筑給排水工程施工工藝

一、室內給水系統安裝

室內給水管道的安裝包括引入管、干管、立管、支管的安裝。

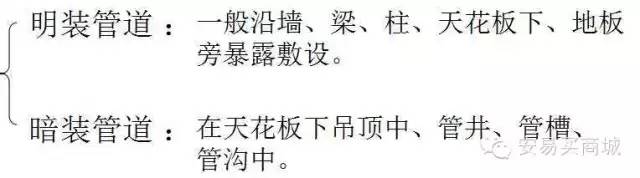

1. 敷設形式

2. 室內給水管道設備安裝順序與原則

       遵循先地下后地上，先大管后小管，先主管后支管的原則。若管道交叉發生矛盾時，應小管讓大管，給水管讓排水管，支管讓主管。

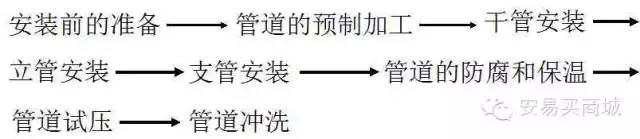

管道安裝具體順序如下：

3. 室內給水管道的安裝

（1）引入管安裝

1）直接埋地敷設

通常埋深在當?shù)乇鶅鼍€以下。

2）地溝敷設

大孔性土地區應地溝敷設。

3）引入管穿過墻基礎的做法

應預留孔洞或預埋鋼套管。DN+200，間隙用黏土填實，兩端用1：2水泥砂漿封口。

（2）水平干管安裝

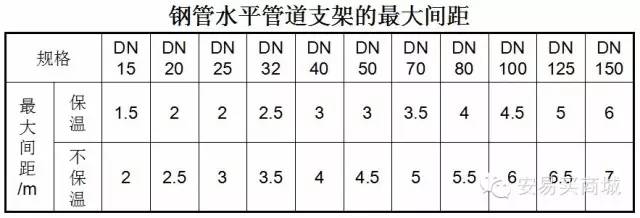

安裝時先裝支架，然后鋪設。通常采用角鋼懸臂式支架，其間距見表。

鋪管時，坡度為0.005坡向室外泄水裝置。穿墻時應設套管，內填石棉繩。

（3）立管安裝

       穿樓板應預留孔洞。為便于檢修時不影響其他立管正常供水，每根立管上始端應設閥門和活接頭各1個。穿樓板時應設套管，內填石棉繩。管卡固定。

（4）支管安裝

       始端應安裝閥門和活接頭。坡度0.005，坡向立管或用水點。用托鉤或管卡固定。

4. 閥門安裝

       通常采用閘閥或截止閥，其中DN50以上常用法蘭式閘閥；DN50以內常用絲扣式截止閥。

5. 水龍頭安裝

6. 水表安裝

       通常設在兩個位置：一是裝在引入管上，稱為進戶水表，以計量整個建筑物的用水量；二是裝在居住建筑的各戶廚房內，稱為用戶水表。

       安裝形式分為設旁通管和不設旁通管2種。

7. 水箱

（1）水箱的形狀和材料

       水箱的形狀，有圓形、方形和矩形，也可根據需要設計成其他任意形狀。

       水箱的材料采用金屬（如鋼板焊制，但需作防腐處理。有條件時也可用不銹鋼板焊制）或非金屬（如塑料、玻璃鋼及鋼筋混凝土等，較耐腐蝕性，在木材多處亦可采用木材）。

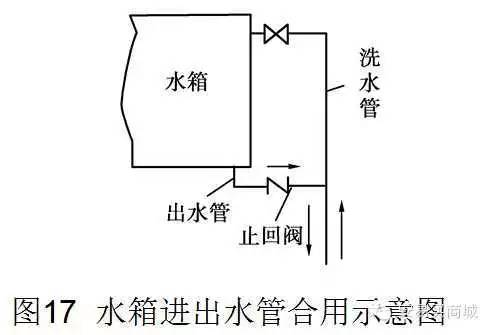

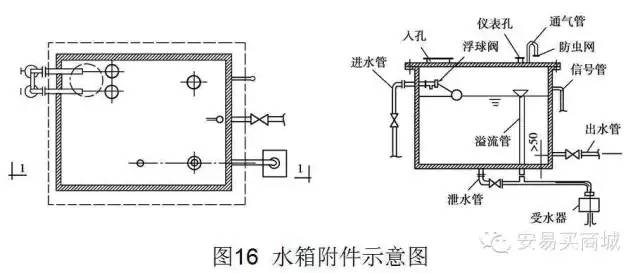

（2）水箱的配管

①進水管

②出水管

③溢流管

④泄水管

⑤通氣管

⑥水箱信號裝置

8. 室內給水管道的壓力試驗與清洗

       室內給水管道安裝完畢后應進行水壓試驗，試驗壓力標準：生活給水0.6MPa，消防、生產給水0.9MPa。水壓試驗時，應將水表前的閥門關閉。

       生活給水管道在交付使用前必須消毒。熱水供應系統竣工后必須進行沖洗。

二、室內排水系統安裝

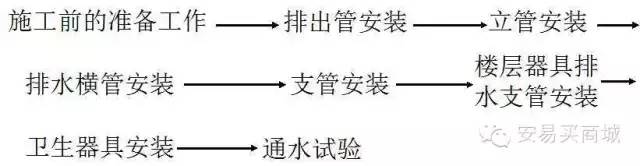

1. 施工順序：

2. 管件選用

       大便器、地漏等大口徑排出口的衛生器具，采用P或S形存水彎（材質與其管材材質相同）。洗臉盆、浴盆等小口徑排出口的衛生器具，采用玻璃鋼S，P形存水彎。90度彎頭以兩個45度彎頭代替。三、四通采用斜式。建筑物高度在6層之內且衛生器具（大便器）較少時，可采用2個45度彎頭代替出戶大彎。

3. 排水管道安裝

（1）排出管安裝

       通常為埋地鋪設，埋深在當?shù)乇鶅鼍€以下；排出管安裝完畢后，應進行灌水試驗，經檢驗合格后方可回填土。

（2）排水立管安裝

排水立管垂直安裝，每層樓設角鋼支架1個。

（3）透氣管安裝

應垂直安裝。出屋面0.3m。

（4）排水橫支管安裝

通常底層埋地或地溝鋪設，二層及以上多采用懸臂式角鋼支架沿墻架空鋪設，間距不大于2m。

（5）器具排水管安裝

底層為埋地或地溝鋪設，二層及以上多采用吊卡架空鋪設，吊卡間距不大于2m。

5. 衛生器具

（1）便溺用衛生器具

1）大便器

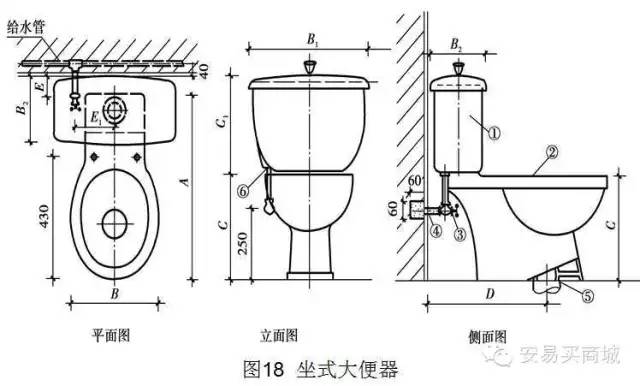

①坐式大便器

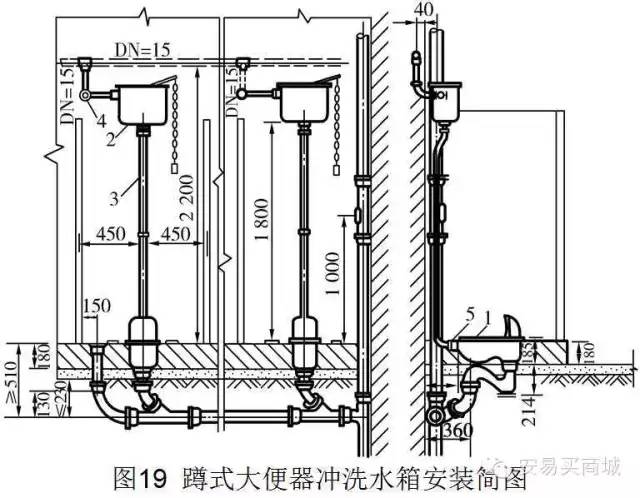

②蹲式大便器

③大便槽

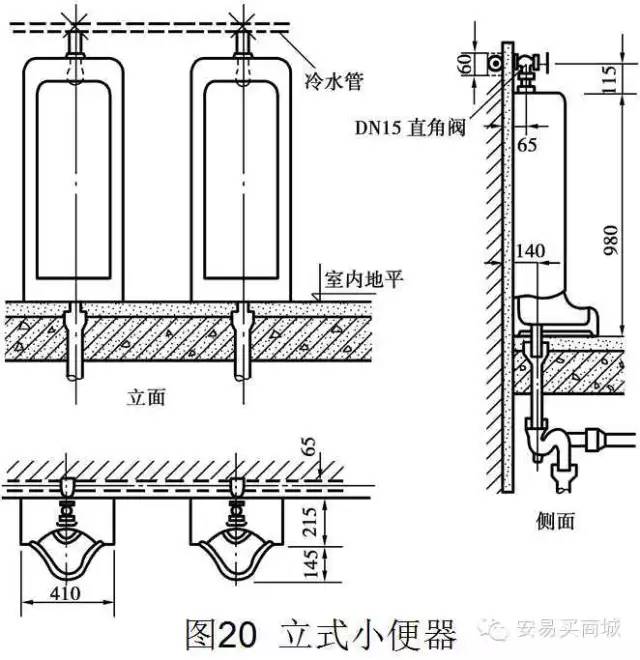

2）小便器

（2） 沐浴用衛生器具

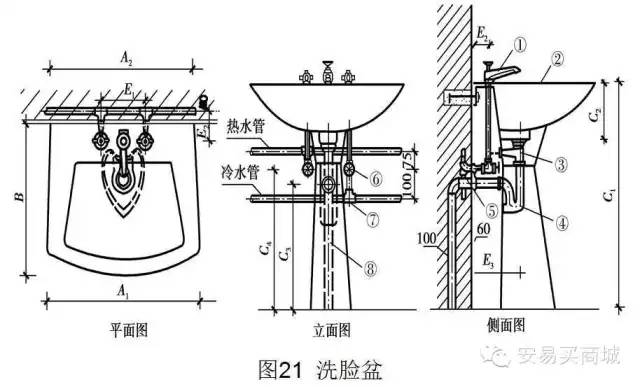

1）洗臉盆

2）盥洗槽

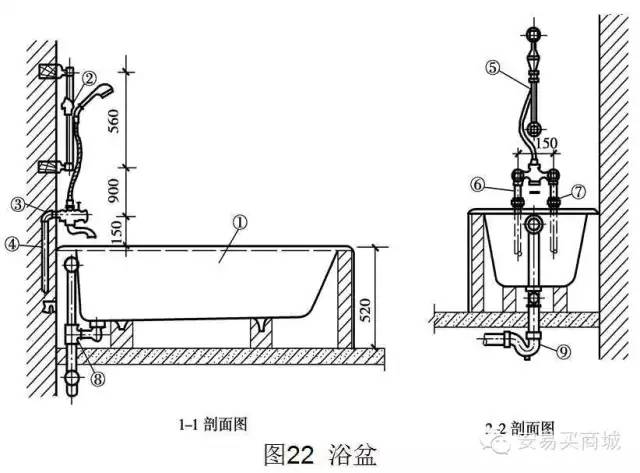

3）浴盆

4）淋浴器

（3）洗滌用衛生器具

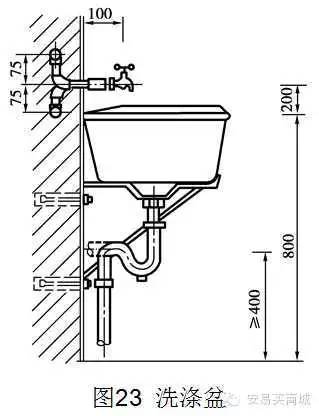

1）洗滌盆

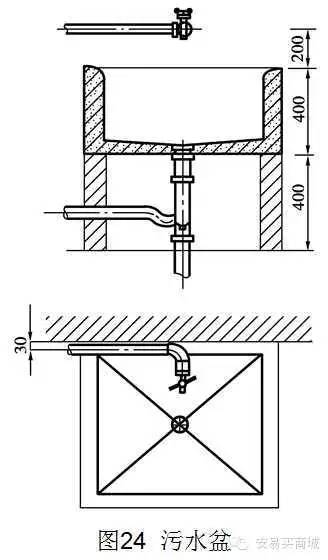

2）污水盆（池）

第三章 采暖工程識圖與施工工藝

第一節 基礎知識

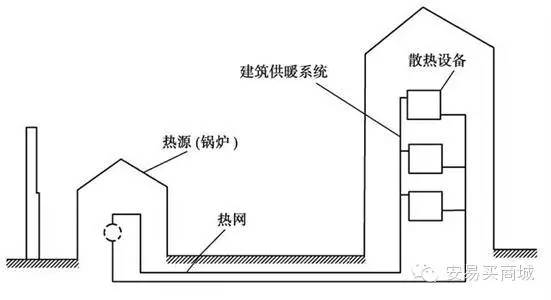

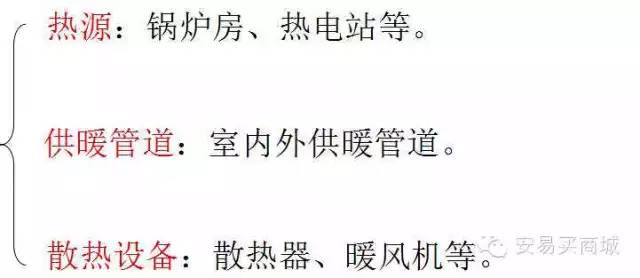

一、采暖系統的組成

二、供暖系統的分類

三、室內熱水采暖系統的敷設形式

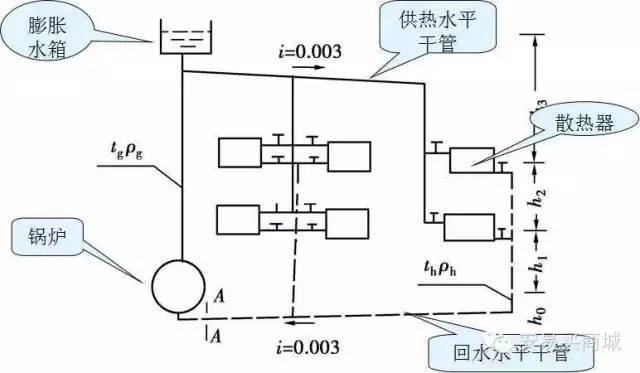

1. 自然循環上供下回式系統

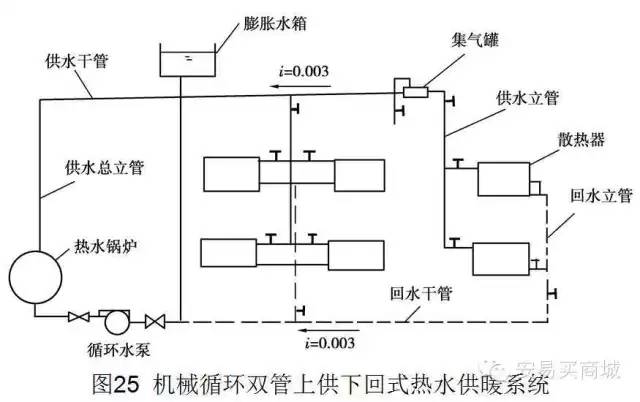

2. 機械循環上供下回式系統

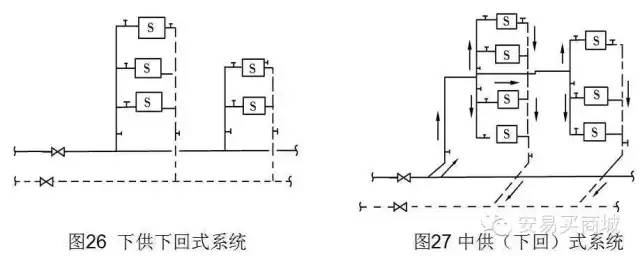

3. 機械循環下供下回式系統

4. 機械循環中供式系統

5. 高層建筑熱水采暖系統的敷設方式

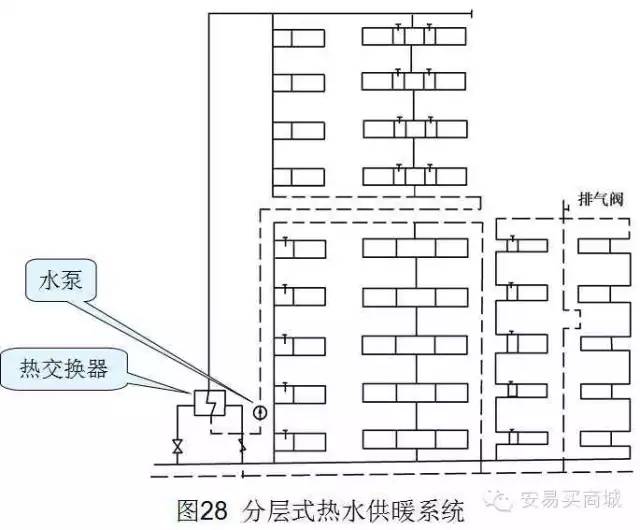

（1）分層式供暖系統

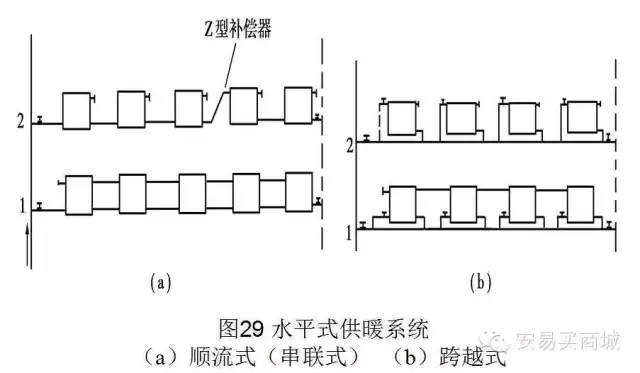

6. 水平式供暖系統

四、采暖系統管材、管件、閥門及采暖設備

1. 管材、管件

通常采用焊接鋼管或無縫鋼管。

2. 閥門

常用閥門有截止閥、閘閥、蝶閥、止回閥和調節閥等。

3. 散熱設備

散熱器、暖風機和輻射板。

第二節 識圖方法與實例

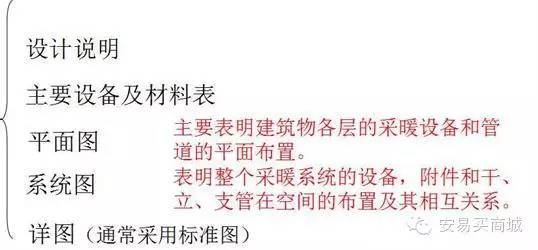

一、采暖工程圖的組成

二、采暖工程土識讀方法

識圖順序：先采暖平面圖，再對照采暖平面圖識讀采暖系統圖后識讀詳圖。

1. 采暖平面圖的識讀方法

       先底層、中間層、頂層的采暖設備，再由熱力入口（熱媒入口）起，順序識讀供汽（水）干、立、支管及凝（回）水支、立、干管。

2. 采暖系統圖的識讀方法

       從熱力入口（熱媒入口）起，沿汽（水）流的方向識讀。供汽（水）總管、供汽（水）干管、各供汽（水）立管、各組散熱器的供汽（水）支管、各組散熱器的凝（回）水支管、各凝（回）水立管、凝（回）水干管、凝（回）水總管。
