建筑工程圖紙代號合集，看懂圖就靠它！

看了這么多年的圖紙和圖集，

可對于一些不常見的圖紙構件代號依然很陌生！

干了這么多年的土建，

對于機電專業圖紙仍然頭大，

其實專業圖紙難就難在復雜的代號，

今天為大家奉上圖紙代號最全合集！

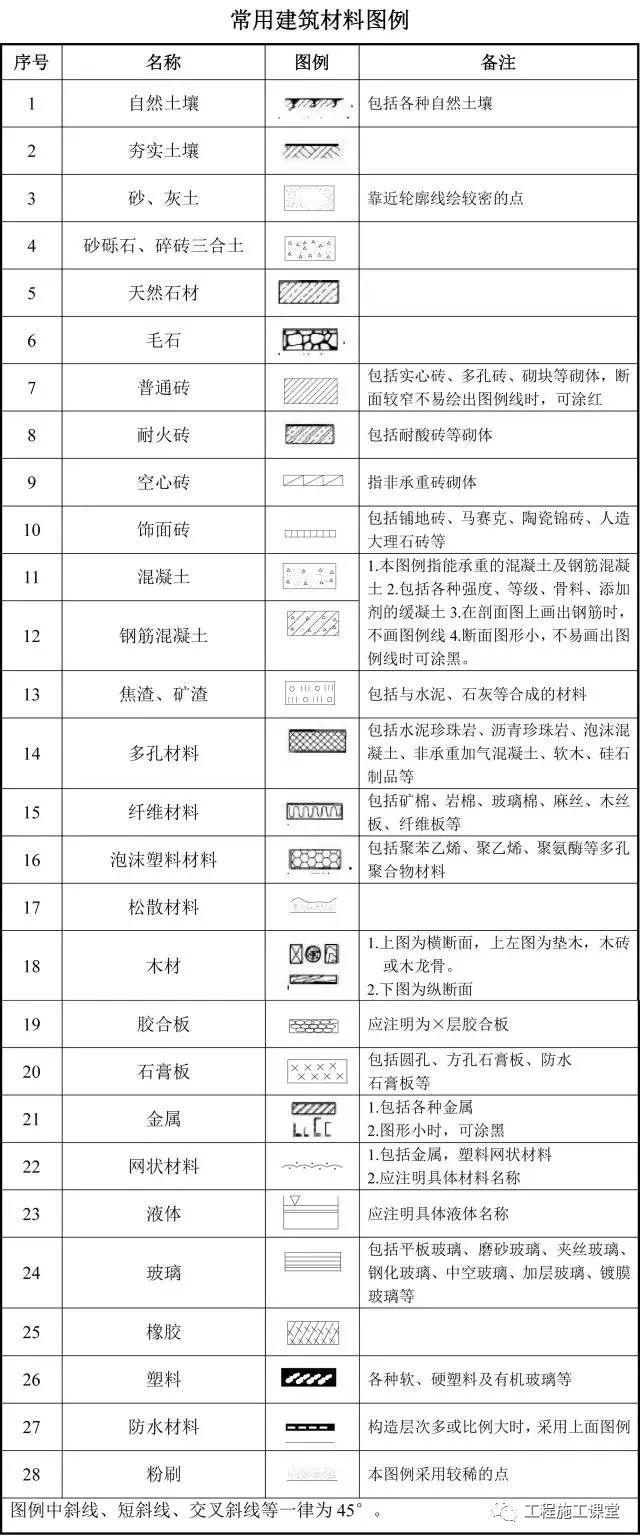

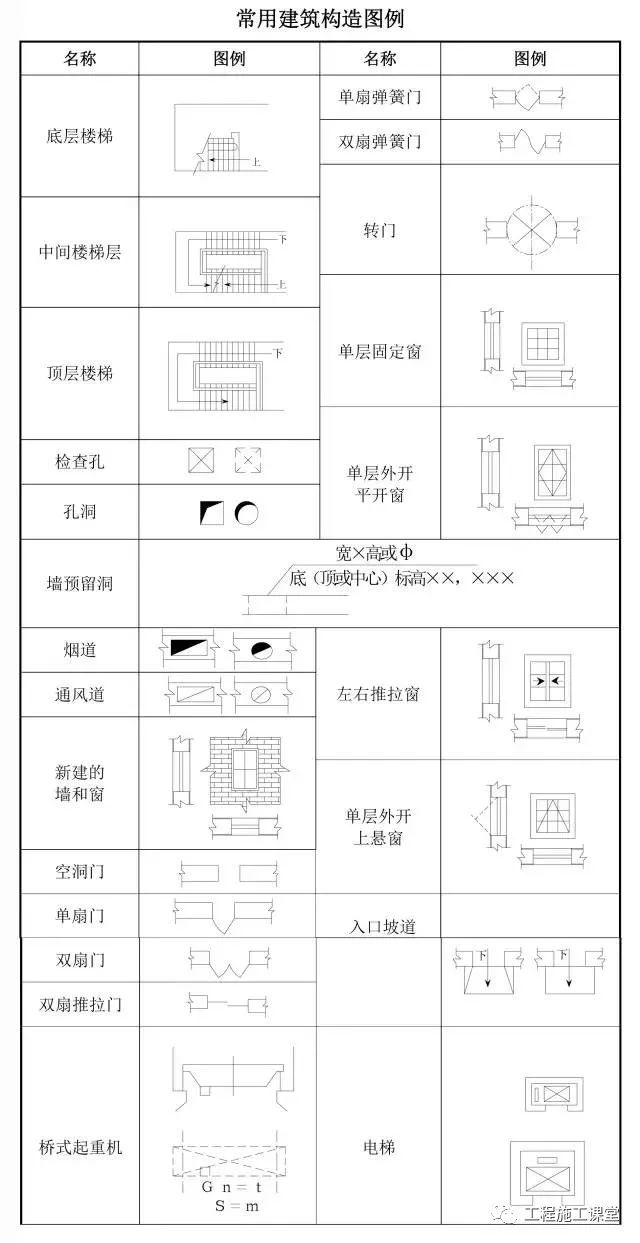

建筑常用構件代號大全

名稱	代號	名稱	代號
板	B	屋架	WJ
屋面板	WB	托架	TJ
空心板	KB	天窗架	CJ
槽形板	CB	框架	KJ
折板	ZB	剛架	GJ
密肋板	MB	支架	ZJ
樓梯板	TB	柱	Z
蓋板或溝蓋板	GB	框架柱	KZ
擋雨板或檐口板	YB	構造柱	GZ
吊車安全走道板	DB	暗柱	AZ
墻板	QB	承臺	CT
天溝板	TGB	基礎	J
梁	L	設備基礎	SJ
屋面梁	WL	樁	ZH
吊車梁	DL	擋土墻	DQ
單軌吊車梁	DDL	地溝	DG
軌道連接	DGL	柱間支撐	ZC
車檔	CD	垂直支撐	CC
圈梁	QL	水平支撐	SC
過梁	GL	梯	T
連系梁	LL	雨篷	YP
基礎梁	JL	陽臺	YT
樓梯梁	TL	梁墊	LD
框架梁	KL	預埋件	M-
框支梁	KZL	天窗端壁	TD
屋面框架梁	WKL	鋼筋網	W
檁條	LT	鋼筋骨架	G

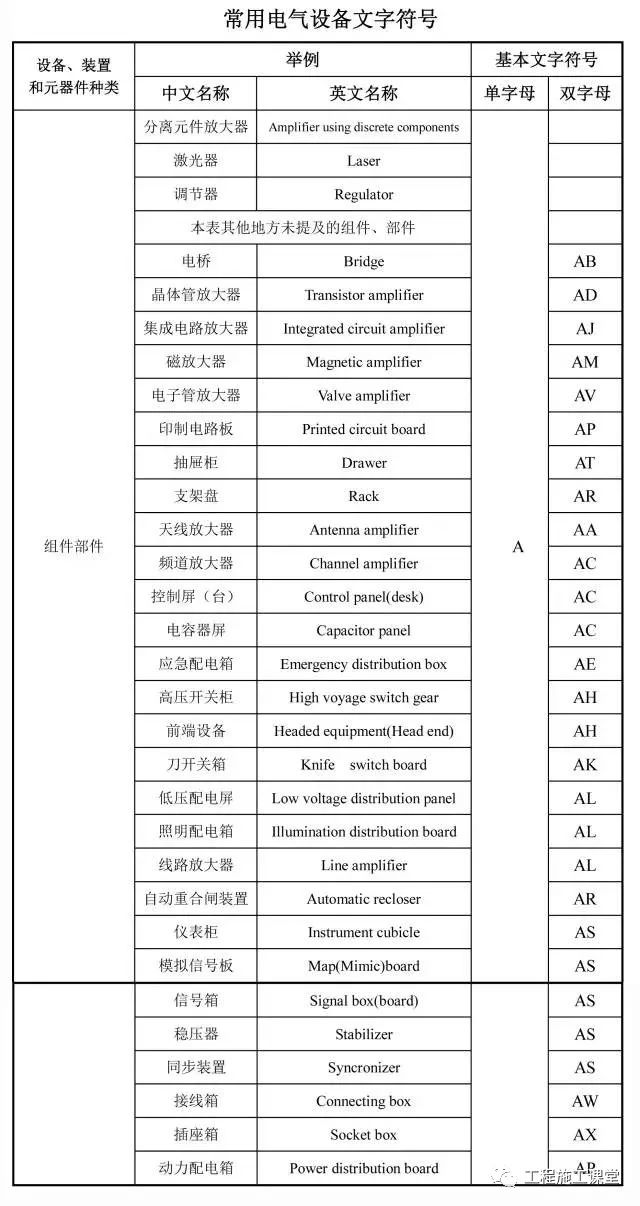

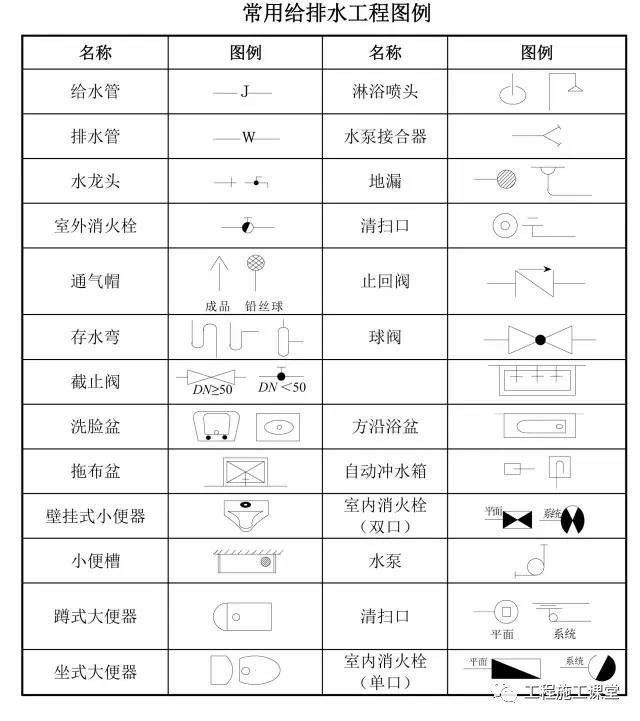

專業圖紙代號大全

代號	表示
SC	鋼管
PC	PVC聚乙烯阻燃性塑料管
CT	橋架WC沿墻暗敷設
WS	沿墻明敷設
CC	沿頂板暗敷設
F	暗敷在地板內
CE	沿頂板明敷
YJV	電纜
SYV	電視線
PE	接地(黃綠相兼)
PEN	接零(藍色)
3項線(火線)	A項(黃)B項(綠)C項(紅)KV(電壓)千伏
BV	散線
MEB	總等電位
LEB	局部等電位線路敷設方式代號
PVC	用阻燃塑料管敷設
DGL	用電工鋼管敷設
VXG	用塑制線槽敷設
GXG	用金屬線槽敷設
KRG	用可撓型塑制管敷設
線路明敷部位代號
LM	沿屋架或屋架下弦敷設
ZM	沿柱敷設
QM	沿墻敷設
PL	沿天棚敷設
線路暗敷部位代號
LA	暗設在梁內
ZA	暗設在柱內
QA	暗設在墻內
PA	暗設在屋面內或頂棚內
DA	暗設在地面或地板內
PNA	暗設在不能進入的吊頂內
照明燈具安裝方式代號
D	吸頂式
L	鏈吊式
G	管吊式
B	壁裝式
R	嵌入式
BR	墻壁內安裝
配電線路的標注方法
a——b(c×d)e——f	a表示回路編號
	b表示導線型號
	c表示導線根數
	d表示導線截面
	e表示敷設方式及穿管管徑
	f表示敷設部位
	表示2根導線
	表示3根導線
	表示n根導線
照明燈具標注方法
a	燈數
b	型號或編號
c	每盞照明燈具的燈泡個數
d	燈泡容量，W
e	燈泡安裝高度，m
f	安裝方式
L	光源種類，白熾燈或熒光燈
